Der Bau unseres eigenen Flipperautomaten

Tagtäglich arbeiten wir daran, IT-Umgebungen zu härten und unsere Kunden vor den aktuellsten Bedrohungen zu schützen. Doch für die diesjährige it-sa Fachmesse in Nürnberg wollten wir etwas ganz Besonderes schaffen – ein Highlight, das nicht nur unsere Expertise in der IT unterstreicht, sondern auch unsere kreative Seite zeigt. So entstand die Idee, in Eigenregie einen voll funktionsfähigen Flipperautomaten zu entwickeln und zu bauen – den BOC Cyber Defender. In wochenlanger Detailarbeit, gepaart mit technischem Know-How und einer guten Portion handwerklichem Geschick, haben wir dieses Projekt umgesetzt. Natürlich wird das darunterliegende Betriebssystem von WatchGuard EPDR gesichert sowie die notwendigen Patches über das Patch Management Modul eingespielt.

In diesem Artikel nehmen wir Sie mit auf die Reise durch unser Bautagebuch. Von der ersten Idee bis zum finalen Flipperautomaten, vom Entwurf der elektronischen Komponenten bis zur kreativen Gestaltung des Gehäuses – wir geben spannende Einblicke hinter die Kulissen und haben den Bau unseres eigenen Flipperautomaten Schritt für Schritt dokumentiert.

Bautagebuch

23.03.2024: Der Startschuss

Wir haben mit der Projektdokumentation begonnen und die ersten Materialbestellungen sind bereits angekommen. Es war wichtig, eine strukturierte Basis für alle weiteren Schritte zu schaffen.

24. – 29.03.2024: Erste 3D-Drucke und Elektroplanung

Nachdem wir weitere Materialien bestellt haben, starteten wir bereits mit den ersten 3D-Drucken für einige Bauteile. Diese stellten die Grundlage für viele der mechanischen Komponenten. Außerdem haben wir mit der Elektroplanung begonnen und bereits die Kabel für den Monitor und die Rumble-Einheit montiert, die später für die authentischen Vibrationseffekte sorgen sollte.

30.-31.03.2024: Holzarbeiten und Gehäusebau

Nach dem Holzeinkauf ging es auch schon direkt los mit den ersten Schnitten für das Gehäuse. Auch die Bohrungen für bspw. die Flipper-Button haben wir in dieser Zeit gemacht. Gleichzeitig haben wir die 230V-Versorgung und das Relais-Gehäuse vorbereitet.

01.-03.04.2024: Detaillierte Bohr- und Fräsarbeiten

Die Bohrungen für die Coindoor (Münzeinwurf) und weitere Buttons haben wir in dieser Zeit durchgeführt. Parallel dazu entstand die Konstruktion der Seitenplatten, die wir nach und nach frästen.

04.-07.04.2024: Monitorhalterungen und Rahmenbau

Nach dem Zuschneiden und Schleifen der unterschiedlichen Bestandteile fertigten wir den Rahmen an und montierten die Seitenplatten. Außerdem bauten wir den Rahmen für den Spielfeldmonitor.

13.-16.04.2024: Elektronik- und Software-Vorbereitungen

Wir haben den Lüfter für den Hauptmonitor eingebaut und den Hauptkörper gestrichen. Wir montierten Solenoids, die für die Klangeffekte sorgen würden und installierten die Achsen sowie Führungen.

19.-21.04.2024: Gehäuse und Montage

Die nächsten Tage waren geprägt von Gehäusearbeiten: Wir bereiteten die Druckvorlagen für das Design vor, montierten das Backglass, installierten die Kippvorrichtung und die Halterung für das Spielfeld. Zudem kamen Plexiglas, Lautsprecher und der Getriebemotor hinzu. Später folgte die Installation eines Testmonitors und von Windows 11 als Basis für die Steuerung.

24.-30.04.2024: Feinschliff und Audio

Das Gehäuse erhielt den finalen Anstrich und die Schalter sowie die Seitenteile wurden sorgfältig ausgerichtet und beklebt. Neben der Verkabelung sorgten wir dafür, dass die Audioausgabe richtig eingestellt wurde.

01.-05.05.2024: Elektronik und Sound

Die letzten Feinschliffe an der Steuerelektronik und dem Soundsystem folgten. Wir suchten nach Fehlern in der i²c-Kommunikation und schlossen die Verkabelung des Hauptsystems ab.

06.-12.05.2024: Finale Arbeiten

Die letzten Schritte waren entscheidend: Die Siderails wurden montiert, die DOF (Direct Output Framework) und das PinUp-System installiert und die Konfiguration des VPX (Visual Pinball) sowie des Teensy-Controllers durchgeführt. Nach der Installation der Glasabdeckung und Transportsicherung konnte der Flipper schließlich zum ersten Mal vollständig getestet werden. Am 12. Mai war die Hardware fertiggestellt und die finalen Einstellungen am Simulator folgten.

Fazit

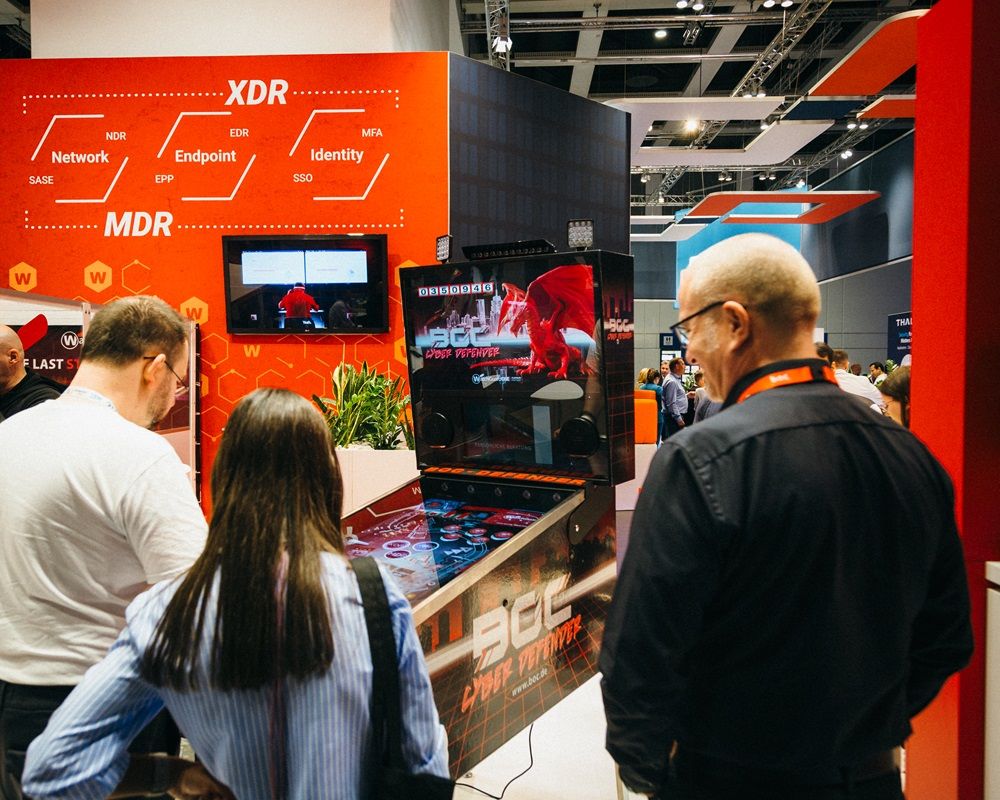

Nach knapp zwei Monaten intensiver Arbeit steht unser Flipperautomat bereit – ein einzigartiges Projekt, das Technik, Handwerk und Spaß vereint. Die it-sa Fachmesse kann kommen, und wir freuen uns, unseren selbstgebauten Automaten als Highlight präsentieren zu können!

Referenzen & Dank VPIN2024

Die beste Hardware ist ohne die richtige Software nicht einsetzbar. Deshalb haben wir uns Future Pinball als Simulationssoftware ausgesucht. Christopher Leathley hat Future Pinball 1.0 im Jahre 2005 veröffentlicht.
In den Folgejahren wurde das Projekt von Vielen unterstützt. Unser besonderer Dank gilt Terry Red, der mit seinen ausführlichen Anleitungen und Hilfen den Start unseres eigenen Tables ermöglicht hat.
Ganz oben auf der Liste steht Rene Galounis, der in wenigen Monaten von 0 auf 100 die Version 1.0 des BOC Defender Tisches erstellt hat.
Unterstützt von der BOC Designerin Nina Wiegand haben die beiden etwas geschaffen, was kaum machbar erschien.
